Versus

Linear Guide Vs Rod Guide

3D printer merupakan salah satu teknologi dalam dunia manufaktur yang sekarang mulai banyak dikembangkan. 3D printer dapat sangat membantu baik dalam hal penelitian, pengembangan produk, dan bahkan dalam kehidupan sehari hari.

Keluasan penggunaan 3d printer ini membuatnya menjadi salah satu teknologi yang bersifat sangat Customizable, dan dapat dibuat sendiri atau DIY (Do-It-Yourself). Dengan demikian tentunya ketika seseorang ingin membuat 3D printer, mereka harus memperhatikan komponen-komponen yang akan digunakan

Linear Guide

 Merupakan komponen yang menahan beban dan menuntun pergerakan linier dari komponen lain pada 3d printer. Linear guide merupakan salah satu komponen penting yang juga bertanggung jawab dalam bagus tidakny kualitas printing.

Dalam 3D printing ada 2 jenis linear guid yang digunakan, yaitu Profiled linear guide dan rod linear guide. masing masing dari jenis linear guide ini memiliki keuntungan dan kelemahannya masing masing. keuntungan dan kelemahan ini dapat disesuaikan pada konstruksi 3d printer yang akan dibuat nantinya

Rod Linear Guide

Merupakan Linear guide yang menggunakan logam silinder dan bearing sebagai komponennya. rod linear guide ini lebih dahulu ditemukan sudah banyak digunakan. Gambar 1. menunjukkan bentuk rod linear guide

Rod linear guide

Profiled Linear Guide

Merupakan linear guide yang menggunakan sebuat profil logam yang di bentuk sedemikian rupa, serta menggunakan bearing yang berada di dalam sebuah blok yang di mount pada profil logamnya. Gambar 2 menunjukkan betuk profiled linear guide

Profiled Linier Giude

Rod Linear Guide VS Profiled Linear Guide

Kedua linear guide ini memiliki fungsi yang sama, yaitu sebagai jalur gerak lurus bagi komponen yang di tempatkan. selain bentuknya yang berbeda, masing-masing memiliki kelebihan dan kelemahannya masing-masing. disini akan di bahas perbedaannya dari beberapa aspek

Kapasitas beban

Kapasitas beban di sini dapat dengan mudah dilihat dari bentuk kedua linear guide. Profiled linear guide memiliki kapasitas beban yang lebih tinggi karena area kontaknya yang lebih luas dibanding dengan rod linear guide dengan ukuran yang sama

Ketegaran (Rigidity)

Profiled linear guide juga memiliki ketegaran yang lebih ketimbang rod linear guide karena faktor bentuk penampangnya. profiled linear guide memiliki defleksi yang lebih kecil daripada rod linear guide, terutama pada beban yang lebih tinggi

Akurasi dan Pemasangan

Disini keduanya memiliki kelebihan dan kekurangan masing-masing. pada profiled linear guide, biasanya lebih akurat karena jalur bearing sudah dibuat sedemikian rupa, namun profiled linear guide memiliki kelemahan dalam hal pemasangan yang mana dia butuh permukaan yang benar-benar datar untuk akurasi maksimal. sedangkan rod linear guide bisa dibilang setingkat dibawah profiled linear guide, karena posisi bearing pada rod dapat bergerak maju mundur. namun, rod lienar guide memiliki keuntungan dalam hal pemasangannya yang mudah. rod linear guide dapat mentoleransi pemasangan yang sedikit miring.

Perawatan

Disini round linear bearing lebih unggul, karena perawatannya yang tidak perlu terlalu sering. karena bentuk jalur dari rod linear shaft yang silinder, area kontak rod dan bearing lebih kecil sehingga membutuhkan lebih sedikit lubrikasi daripada profiled linear guide

Biaya atau Harga

Profiled linear guide rata-rata meiliki harga yang lebih tinggi dibandingkan dengan rod linear rod pada ukuran yang kira-kira sama karena pembuatannya yang lebih rumit. sehingga rod dapat dibilang lebih budget ketimbang profiled. namun sekarang banyak tersedia pilihan linear guide dari berbagai manufacturer. tentunya dengan harga dan kualitas yang berbeda.

Dari beberapa poin di atas dapat kita simpulkan beberapa penilaian untuk kedua linear guide dalam tabel berikut.

Linear Guide
RodProfiled
Kapasitas Bebanv
Ketegaranv
Akurasiv
Pemasanganv
Perawatanv
Biayav

Dari tabel tersebut terlihat bahwa poin dari kedua linear guide adalah sama. kedua linear guide dapat digunakan tergantung kondisi yang ada. faktor-faktor di atas juga bukan faktor penentu absolut dalam hal pemilihan linear guide yang sesuai untuk 3D printing anda. banyak faktor-faktor lain yang mungkin belum tertera. semuanya tergantung pada kebutuhan masing-masing 3D printer.

Ketika anda ingin membuat 3d printer yang ramah kantong, anda mungkin dapat menggunakan rod linear guide. ketika anda butuh membuat printer yang memiliki dimensi kerja yang besar, profiled linear guide dapat digunakan karena ketegarannya yang lebih baik.

Jika kalian sudah dapat menentukan jenis linear guide yang akan kalian gunakan, tentu selanjutnya anda butuh mencari dan membeli linear guide tersebut. nah, di sini kami akan permudah pencarian anda dengan link yang sudah kami sediakan dibawah ini.

KelebihanRodProfil
Kapasitas Bebanv
Ketegaranv
Akurasiv
Pemasanganv
Perawatanv
Biayav

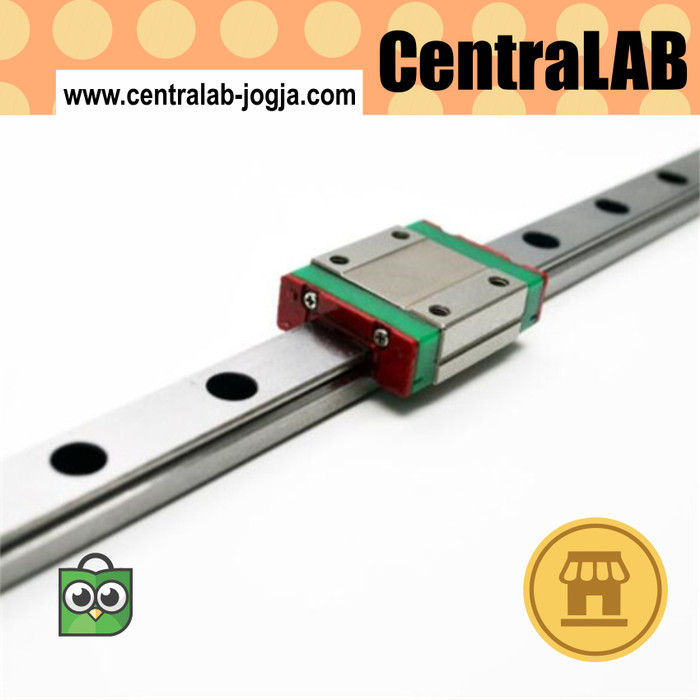

Profiled Liner Guidehttps://www.tokopedia.com/centralab/mgn12-200mm-20cm-linear-rail-guide-include-mgn12h-bearing-block

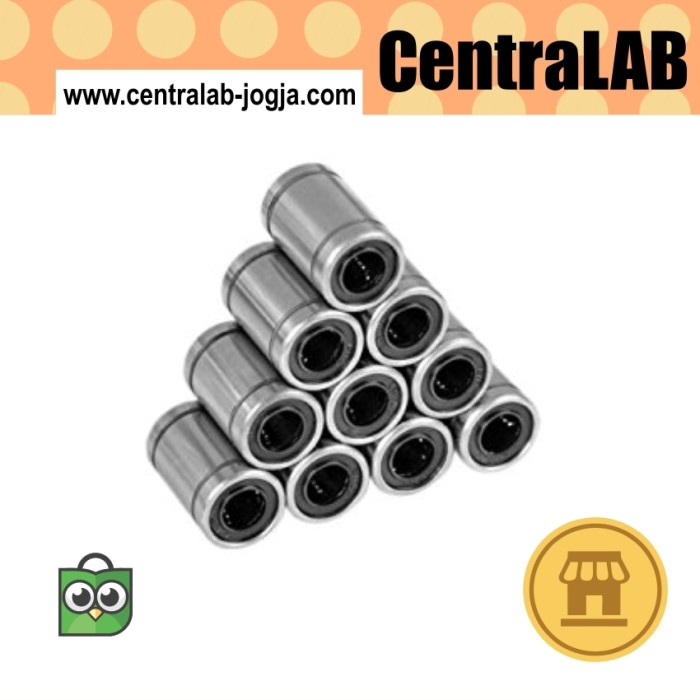

LM8UU Linier Rod Bearing https://www.tokopedia.com/centralab/linear-ball-bearing-lm8uu

atau anda juga dapat langsung datang ke workshop kami yang berada pada alamat di bawah ini LINK ALAMAT

Artikel ini ditulis oleh Frisky Muhammad Rafif
